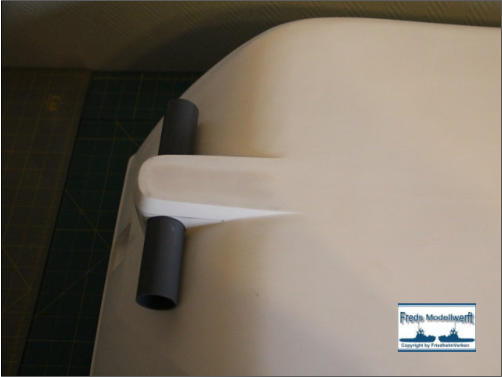

32 mm Bohrung für Bugstrahlruder

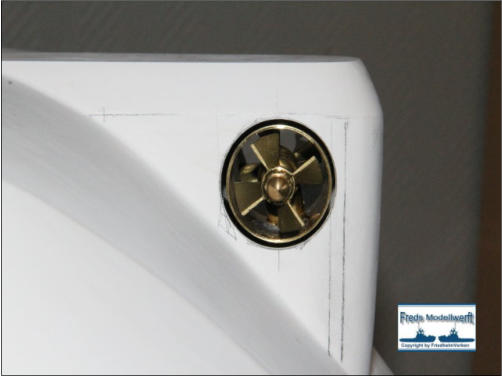

Innenansicht

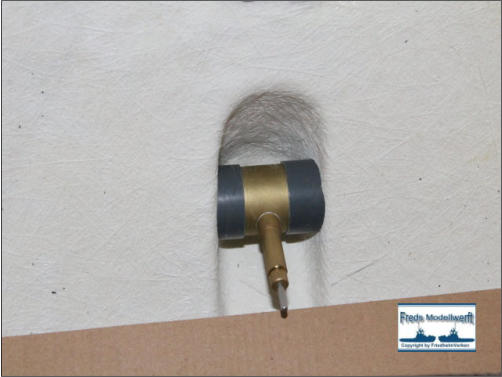

Außenansicht mit überstehendem
PVC Rohr

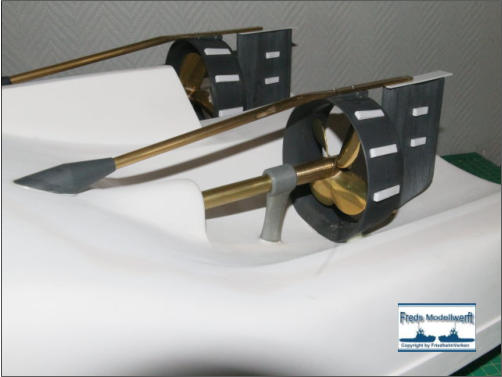

eingebaute Kortdüse, Ruder und Welle

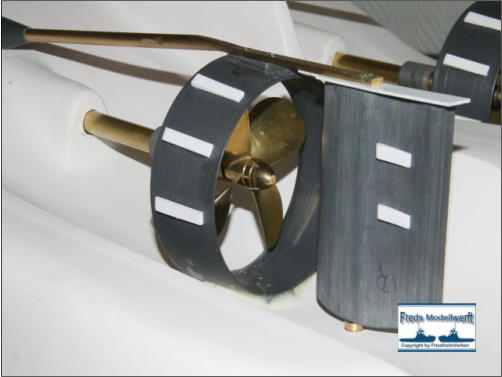

Wellenlagerbock und Opferanoden
Ruderkoken mit Verstärkung
Mit einem 32 mm Forstnerbohrer habe ich die beiden Bohrungen für das Querstrahlruder in den Rumpf eingebracht. Da die Gesamtbreite des Querstrahlruders
das Maß in der Rumpfnase überschreitet, werden später die beiden Hutmuttern der Antriebsflügel noch gekürzt. Der genaue Winkel der Antriebswelle zum Motor
ergibt sich beim Einbau des Motorhalters mit angeschraubten Motor.
Die Halterung der Kortdüse fertigte ich aus 6 mm rundem Messing, an dem ich am Ende ein 2 X 10 x 90 mm Messing Flachmaterial hart anlötete, die ich
dann mit den Bohrungen für die Befestigung der Kortdüse und Ruder bestückt habe. Die beiden Ruder habe ich aus 6 mm PVC ausgesägt und dann mit einem
Bandschleifer in Form gebracht. Wie auf einigen Original Fotos zu sehen ist, sind die Wellenlagerböcke anders als bei der Smit Bronco. Somit konnte ich die
angefertigten Teile verwenden. Die Ruderkoken bestehen aus 6 mm Messingrohr, die Verstärkungen wurden ebenfalls aus PVC hergestellt.
